前陣子參加一個課程，聽到講者說文創的產業都沒有跟在地做結合，全台灣觀光景點買到的東西都大同小異，越來越沒特色，當下聽到就馬上跟我的主任隨口說了，不然我們來做個雷雕採蚵車吧(彰化王功的旅遊特色)。本來也只是隨口說說，但過了幾天想了想，只是說說什麼時候才要實現呢，要不就現在立刻動手做吧。就開始了採蚵車雷雕模型的設計，這次一樣是使用Tinkercad來做設計。

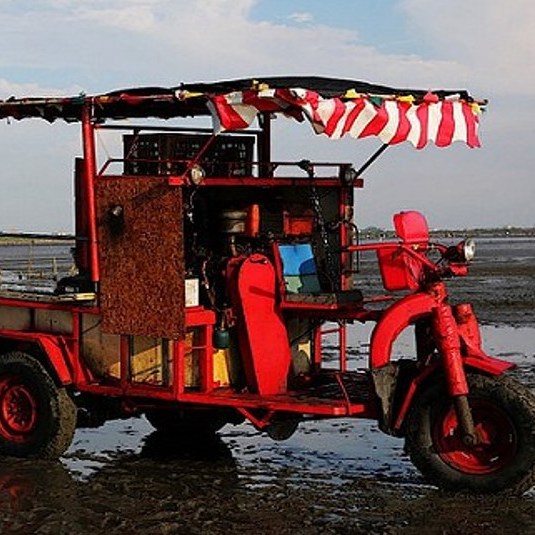

首先先google了一張照片當作原型參考，照片來源為旅遊部落格拍攝，

有了圖片之後，我們要先來決定模型組裝完成的大小，我掐指一算，就決定了12CM，

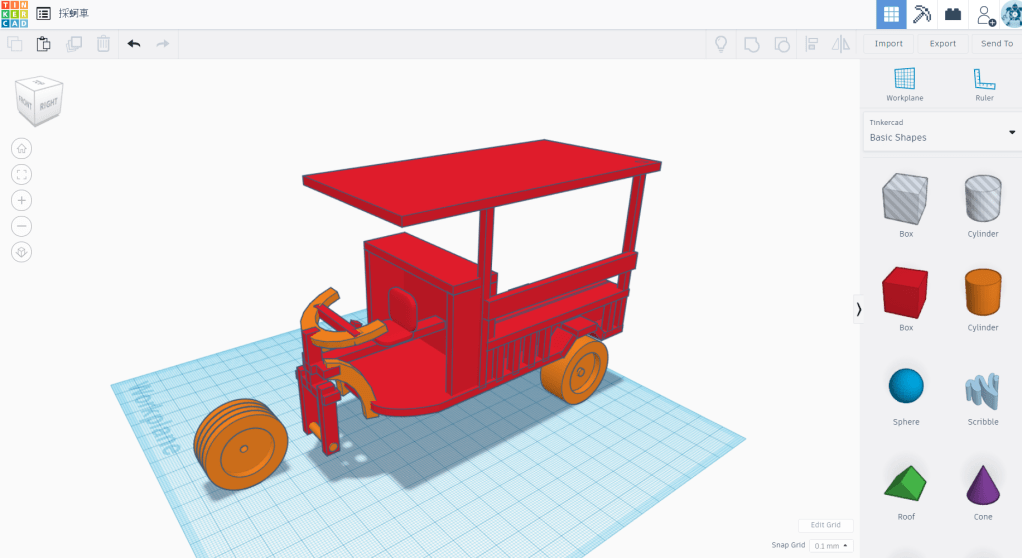

然後就開始從底板開始畫，整體的重點就是，因為我們最後是要用3mm木板去雷切，因此所有的零件都要設定為3mm，很快的模型就有了點樣子了((中間都沒結圖到…囧。

做到這邊為止，累計起來應該花了我四五個小時，但整個模型架構已經完成的差不多，下一步驟就是最最最最困難的，設計卡榫結構。

到了這一步，坦白講，我是完全的0經驗，本身的專業完全不是在這邊，但秉持著我從小玩木板組裝模型也超過15年的經驗，就來試試看吧。

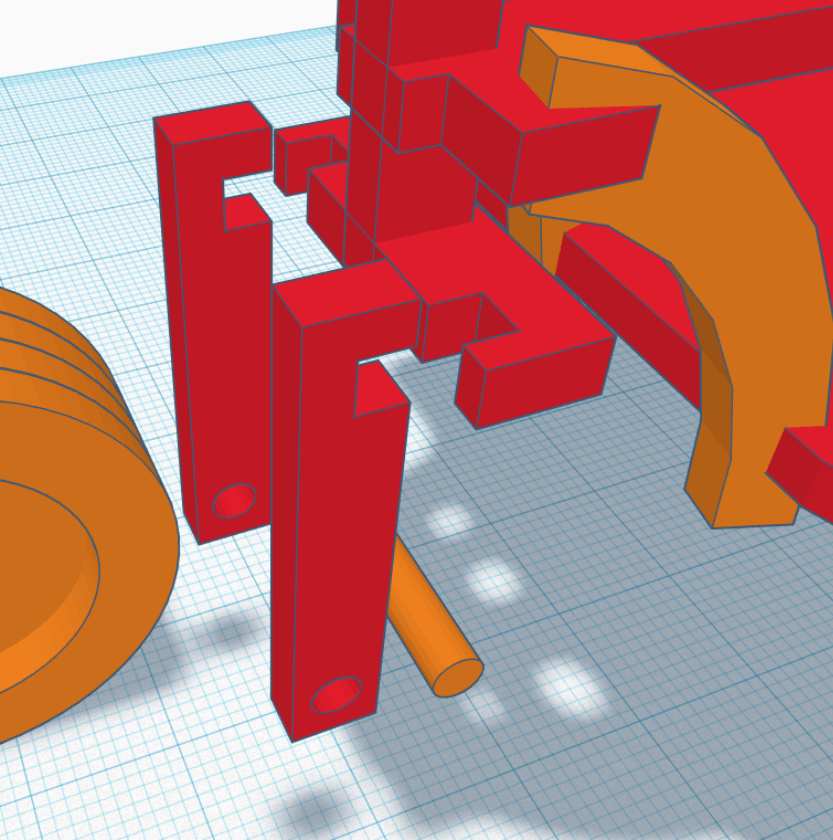

首先先是車頭的部分，輪軸的部分預設是用直徑3mm的烤肉竹籤，然後要將所有接合處設計卡榫。

花了快一小時吧？終於將車頭的所有卡榫完成：

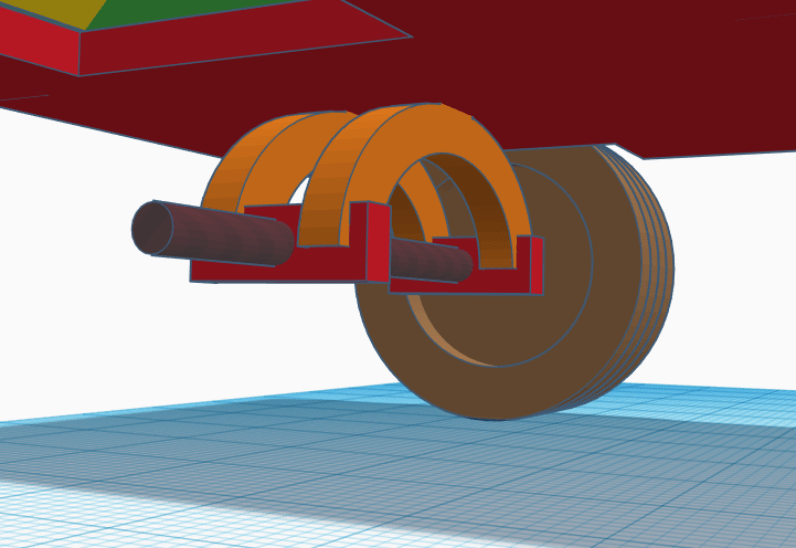

再來是後輪，為了加強結構，設計了一個比較複雜的，但依舊無法跟外面市售的比

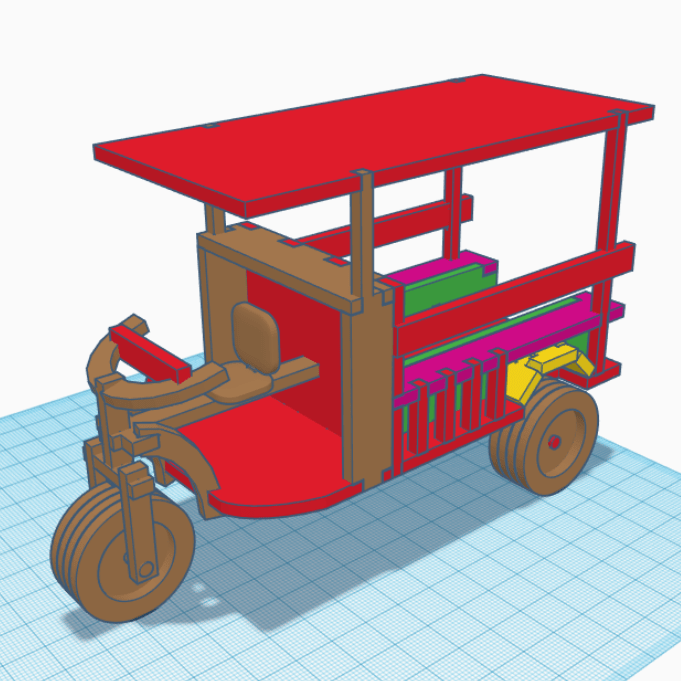

又花了不知道多久時間修改了細節後，終於迎來了第一個版本

登登!!!!!有沒有超像的阿

模型繪製完成後，就要輸出成svg檔案

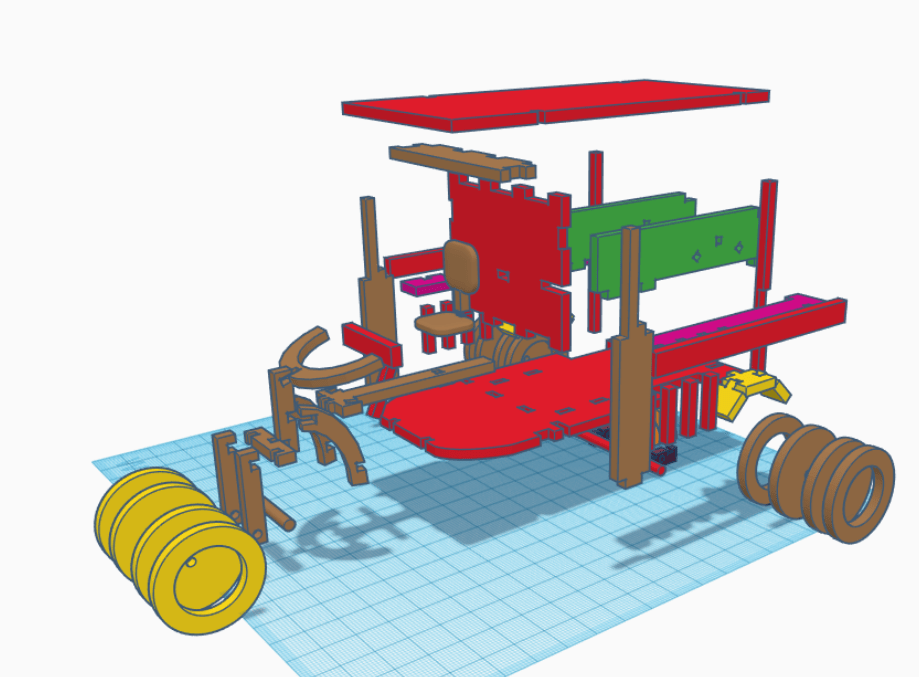

先來張爆炸圖感受一下辛勞的成果

把所有模型都攤平後輸出svg檔案，丟到雷雕機去切割囉!!

想知道怎麼輸出成svg可見這篇文章：雷切機應用－tello充電管家充收納設計

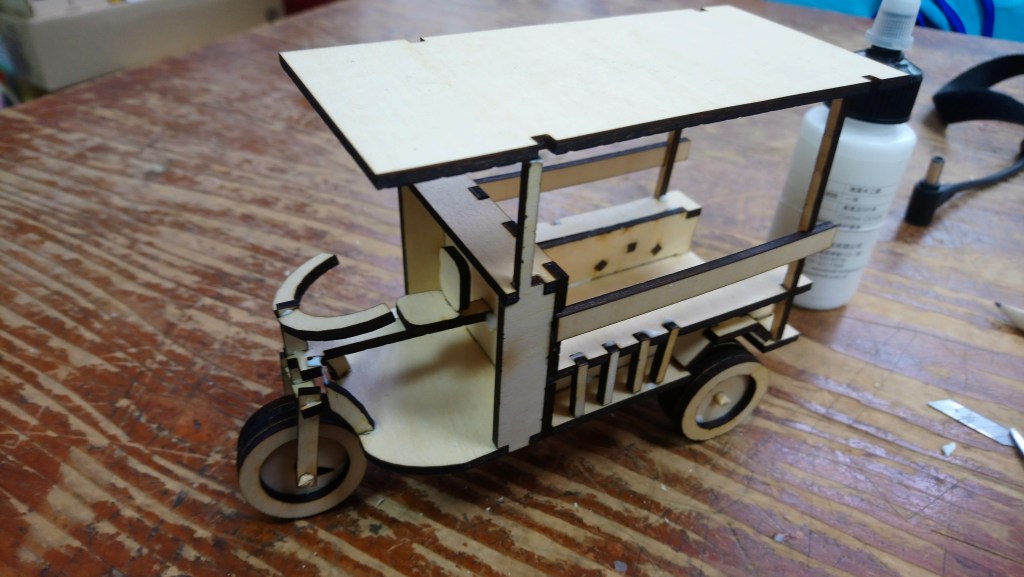

組裝完成啦!!!

初版的完成度比我自己想像的還高阿，不過還是有很多個缺點的。

第一，卡榫沒有考慮雷射切割誤差，無法直接卡住，需要靠白膠

第二，有兩三個應該挖洞的地方，竟然忘記挖洞了，最後是用工具先鑿開木板。

第三，因為我其實沒看過實際的採蚵車，所以還有很多細節可以加上去

第四，切下來的零件會直接散落，如果想當作贈品，還需要再設計能完整劉留在木板上的構造。

總的來說，我很滿意地一次設計的模型阿，之後把缺點改一改是不是可以拿來賣了也說不定呢，哈哈哈。
